Echtzeit-Netzwerke

Trimble Pivot Platform

Die Trimble® Pivot® Platform Software ist eine GNSS CORS-Netzwerksoftware zur Verwaltung von GNSS-Referenzstationen und zur Erzeugung von Echtzeitkorrekturen.

geo-product-pivot-platform-pim-image
geo-product-pivot-tech-image

Trimble Pivot Platform

Marktspezifische Apps

Unterstützende Kern-Apps

  • App zum Herunterladen von Ephemeriden: Verwaltet die Abfrage aller relevanten Orbit-Informationsdaten und stellt sie allen anderen auf der Pivot-Plattform basierenden Anwendungen zur Verfügung.
  • Streaming Manager App: Steuert und verwaltet verschiedene eingehende und ausgehende Datenströme.
  • Instrument Configurator App: Steuert hochpräzise Instrumente, wie z. B. GNSS-Empfänger. Es werden auch Firmware-Updates über die Software durchgeführt.

Anwendungen in Echtzeit-Netzwerke

Trimble VRS3Net App
collapse icon

Überblick: Die Trimble VRS3Net-App ist eine einzigartige Anwendung zur Optimierung der Leistung und Zuverlässigkeit von Echtzeit-Netzwerken. VRS3Net ermöglicht es Betreibern von Echtzeitnetzwerken, stabile GNSS-Netzwerke aufzubauen, die in der Lage sind, einer unbegrenzten Anzahl von Nutzern in einem Abdeckungsgebiet kontinuierliche kinematische Echtzeitkorrekturen (RTK) und verarbeitete Daten zu liefern. Diese App verwendet unsere exklusive Technologie der virtuellen Referenzstation.

Merkmale:

  • Skalierbare Plattform zum Ausführen eines Systems über mehrere Server
  • Profitieren Sie von einer visuellen Referenz des Netzwerkstatus und der Netzwerkqualität mit Support von Google Maps
  • Erweiterte Webanwendung mit Buchhaltungs- und Abrechnungsmodulen zur Automatisierung von Betriebsaufgaben
  • RTXNet-Prozessor als nächste Generation der Echtzeit-Netzwerkverarbeitung für umfassende GNSS-Unterstützung, einschließlich GPS, GLONASS, Galileo, Beidou und QZSS
  • Bietet Netzwerk-RTK-Lösungen mit vollständiger VRS-Unterstützung, unterstützt den RTCM 3.1 Standard und bietet die einzigen echten VRS-Datenkorrektoren
  • Voller Support für RTCM 3.4 Multi-Signal Message (MSM)
  • Mehrere Module zur Überprüfung der Integrität eingehender Daten oder der Stationsleistung
  • Berechnungen der Atmosphärenbedingungen sind über die Optionen IPWV, TEC und Slant Delay verfügbar

Anwendungen:

  • Bodenverwaltung
  • Kartierung und GIS
  • Präzisionslandwirtschaft
  • Construction
  • Geodätische Kontrolle
  • Marine
  • Ver- und Entsorgung

RTXNet-Prozessor: Der Trimble RTXNet-Prozessor ist die Lösung zur Echtzeit-Netzwerkverarbeitung der nächsten Generation und bietet Netzwerkbetreibern die Möglichkeit, bis zu 500 oder mehr Stationen auf einem einzigen Server zu verarbeiten und Echtzeit-Network-RTK-Korrekturen für Beidou und Galileo sowie GPS, GLONASS und QZSS zu liefern. RTXNet nutzt zentimetergenaue Satelliten- und Uhrendaten in Echtzeit, die von der Trimble RTX-Technologie-Infrastruktur bereitgestellt werden, um die Netzwerkverarbeitung durchzuführen und eine verbesserte Skalierbarkeit zu erreichen.

Ressourcen:

Trimble Dynamic Control App
collapse icon

Überblick: Mit der Trimble Dynamic Control App können Sie Ihr Array von Basisstationen und kontinuierlich arbeitenden Referenzstationen (Continuously Operating Reference Stations, CORS) verwalten und pflegen.

Merkmale:

  • Profitieren Sie von einer visuellen Referenz des Netzwerkstatus und der Netzwerkqualität mit Support von Google Maps
  • Unterstützt die Verfolgung und Speicherung von GPS, GLONASS, GALILEO, QZSS und BeiDou in vollem Umfang
  • Mehrere Module zur Überprüfung der Integrität eingehender Daten oder der Stationsleistung

Anwendungen:

  • Kataster
  • Kartierung und GIS
  • Geowissenschaft
  • Construction
  • Geodätische Kontrolle
  • Marine
  • Ver- und Entsorgung

Skalierbare Lösung:

geo-rtn-scalable solutions image

Ressourcen:

Trimble Online Processing App
collapse icon

Überblick: Mit der Trimble Online Processing App können Benutzer ihre Feldbeobachtungsdaten in den webbasierten Dienst hochladen, um nachbearbeitete Positionen zu erhalten.

Funktionen:

  • Automatisierte Online-Verarbeitung und -Bereitstellung von Felddaten
  • Unterstützt verschiedene Verarbeitungsmethoden
  • Nutzt alle systematischen Fehlerquellen (z. B. Ionosphäre, Troposphäre, Multipath) und wendet die entsprechenden geschätzten Residuen auf das Postprocessing-Ergebnis an
  • Skalierbare Architektur für den Betrieb von einer einzelnen Basisstation bis hin zu Echtzeitnetzwerken mit mehreren Stationen (RTN)

Postprocessing-Methode: Obwohl Echtzeitlösungen oft die bevorzugte Methode sind, um genaue Feldpositionen zu erhalten, gibt es viele Anwendungen, bei denen eine Nachbearbeitung erforderlich ist. Vor allem, wenn eine hohe Genauigkeit erforderlich ist oder wenn Sie in Gebieten arbeiten, in denen Echtzeitkorrekturen nur begrenzt oder gar nicht verfügbar sind, ist das Postprocessing normalerweise die Vermessungsmethode der Wahl. Selbst in Fällen, in denen dies nicht erforderlich ist, besteht jetzt die Möglichkeit, eine vollständige Datenabdeckung bereitzustellen, falls eine Echtzeitlösung nicht voll funktionsfähig ist.

Ressourcen:

Trimble Integrity Manager App
collapse icon

Überblick: Die Trimble Integrity Manager App ist eine umfassende Anwendung, die speziell für die Überwachung der Dynamik von GNSS-Referenzstationen durch eine Reihe von Diagnosetools und Warnoptionen entwickelt wurde:

  • Überwachung des gesamten Netzwerks
  • Benutzerdefinierte Meldungen
  • Bewegungserkennung in Echtzeit und nachbearbeitet
  • Benutzerdefinierte Genauigkeitsstufen für die Bewegungserkennung
  • Regelmäßige Überprüfung des Bewegungsstatus

Verarbeitungs-Engines: Die Trimble Integrity Manager App bietet eine komplette Suite von Überwachungs- und Analyse-Engines zur Bewertung der Dynamik eines Netzwerks:

  • NMEA Engine
  • Serverbasierte RTK-Engine
  • Network Motion Engine
  • Rapid Motion Engine
  • Postprocessing Engine

Die Kombination von Motion Engines und Meldungsoptionen hängt von Faktoren wie der Länge der Basislinien und der erforderlichen Zeit bis zum Alarm ab. Mit einer individuell konfigurierten Kombination dieser Engines liefert die Trimble Integrity Manager App die Echtzeit- und nachverarbeiteten Daten, um eine Reihe von Bedürfnissen und Anforderungen zu erfüllen.

geo-rtn-processing engines image

Ressourcen:

Trimble Pivot RTX & RTX-PP Apps
collapse icon

Highlights: Innerhalb des Portfolios der Infrastructure Pivot Apps bieten zwei wichtige Apps die Vorteile absoluter Positionierungstechniken mit Trimble RTX-Technologie, die dem Benutzer eine Positionsbestimmungsgenauigkeit im Zentimeterbereich bieten.

  1. Trimble Pivot RTX App
  2. Trimble Pivot RTX-PP App

App Pivot RTX: Die App Trimble Pivot RTX wurde entwickelt, um mithilfe der Trimble RTX-Technologie absolute Positionsschätzungen durchzuführen und die Integritätsüberwachung im Echtzeitmodus zu koordinieren. Dies ist besonders hilfreich, wenn ein Netzwerk von CORS-Empfängern betrieben wird, die in einem Echtzeitnetzwerk oder zur Überwachung von Anwendungen wie Erdrutschen, Erdbeben, Dämmen usw. verwendet werden können.

Pivot RTX-PP App: Die App Trimble Pivot RTX-PP wurde entwickelt, um mithilfe der Trimble RTX-Technologie eine absolute Positionsschätzung durchzuführen und die Integritätsüberwachung im Postprocessing-Modus zu koordinieren. Die App Pivot RTX-PP bietet hochpräzise Positionsberechnungen basierend auf der RTX Postprocessing-Technik. Dies ermöglicht die präzise Bestimmung der Anfangskoordinaten für CORS oder die Messung von Verschiebungen nach der Bewegung des Standpunktes.

Anwendungen: Die Apps Pivot RTX und Pivot RTX-PP sind ideal für Anwendungen wie:

  • Standpunktkoordinaten in Echtzeitnetzwerken ermitteln oder überwachen
  • Messung absoluter Standpunktbewegungen zur Überwachung von Erdbeben, Vulkanen, Erdrutschen, Dämmen oder anderen Monitoring-Anwendungen
  • Bereitstellung kinematischer und/oder statischer/gefilterter Positionsdaten

Ressourcen:

Trimble Rover Integrity App
collapse icon

Highlights: Netzwerkkorrekturen werden anhand der von Benutzern vor Ort beobachteten Leistung gemessen. Die Trimble Rover Integrity App ist für die kontinuierliche Überwachung und Analyse der Positionierungsleistung an Rover-Standorten mit festem Standort konzipiert, um die Qualität der Korrekturdaten zu überprüfen.

Ressourcen:

Anwendungen für Benutzerservices

Trimble Accounting App
collapse icon

Liefert relevante Kontoinformationen wie die Anzahl der registrierten Benutzer, Verträge und Abonnements.

Ressourcen:

Trimble iScope App
collapse icon

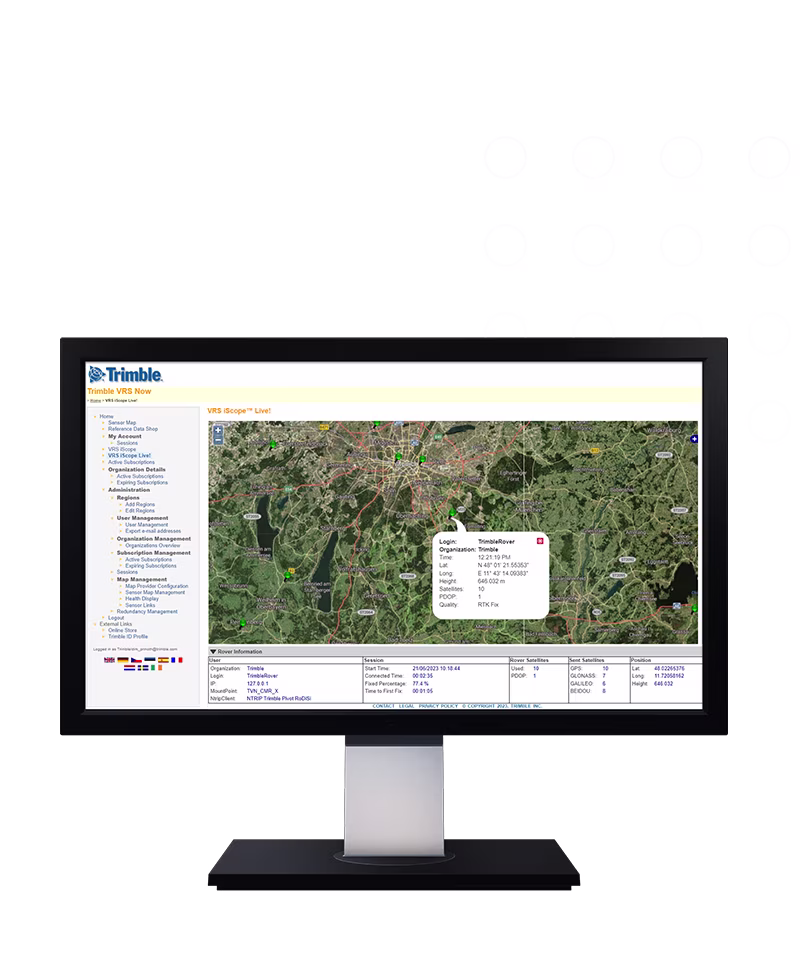

Die Trimble iScope App bietet eine interaktive Kartenansicht der Position von Rovern, die derzeit Korrekturen erhalten, oder der letzten Rover-Sitzungen. Die Übersicht über iScope-Rover ermöglicht es dem Betreiber, die verbundenen Rover zu verwalten und Benutzern die Überprüfung von Vermessungssessions zu ermöglichen.

Ressourcen:

Trimble NTRIP Caster App
collapse icon

Die Trimble Networked Transport of RTCM via Internet Protocol (NTRIP) Caster App wurde entwickelt, um die Verwaltung mehrerer NTRIP-Caster für Streaming-Dienste zu erstellen und zu verwalten sowie einen Überblick über aktuelle und historische Login-Zugriffe zu geben.

Ressourcen:

Trimble Data Shop App
collapse icon

Highlights: Mit der Trimble Data Shop App können Benutzer GNSS-Daten für die Nachbearbeitung auswählen und herunterladen, entweder als Rohmessdaten von einer kontinuierlich arbeitenden Referenzstation (CORS) oder als Datei einer virtuellen Referenzstation.

Ressourcen:

Produktzusammenfassung

Trimble Pivot Platform

GNSS CORS Netzwerkmanagement-Software für die Verwaltung von GNSS-Referenzstationen und die Ausgabe von VRS-Korrekturen in Echtzeit.

Produktlinie
Echtzeit-Netzwerke

Produkt

Merkmale

  • Verbesserte Systemleistung durch gemeinsame Plattform

  • Vereinfachte Systemkonfigurationen durch komplett integrierte Architektur

  • Eine einzige Plattform zur Gewährleistung der Versionskonsistenz in mehreren Apps

  • Gleichzeitige Aktualisierung gemeinsamer Komponenten in mehreren Anwendungen

  • Minimiert den Zeit- und Arbeitsaufwand für die Bereitstellung von Softwareupdates

  • Die skalierbare und flexible Trimble Pivot Platform gewährleistet höhere Produktivität bei weniger Komplexität
